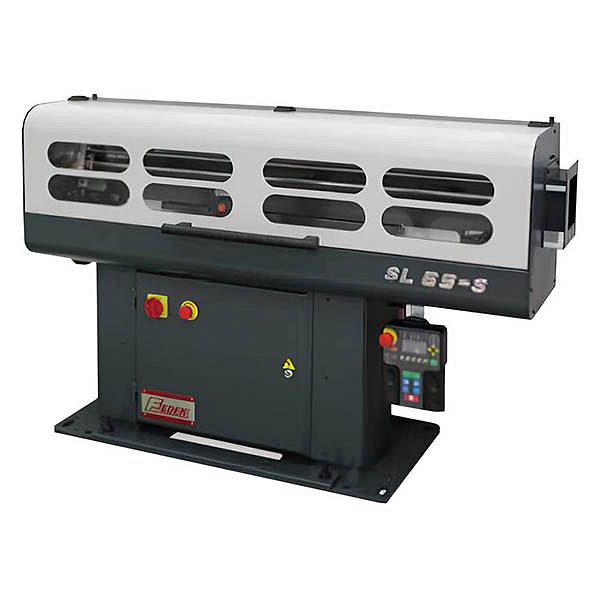

Автоматический пруткоподатчик для станков MetalTec LNS SL65 S
Артикул: МК 437104
Диаметр заготовки: 5 - 65 мм
Максимальна длина заготовки: 1540 мм
Вес: 298 кг
Назначение
Компактный по размерам LNS SL 65 S позволяет экономит пространство в цеху. Время цикла замены заготовки чрезвычайно короткое, что сводит к минимуму время простоя производства. Изменение диаметра прутка происходит просто и быстро что уменьшает производственный цикл и себестоимость заготовки.
Применение
Автоподатчик прутка предназначен для автоматизации производства на токарных обрабатывающих центрах с ЧПУ, за счет уменьшения времени установочной операции.
Особенности
- Подходит для большинства типов материалов и форм, таких как круглые, квадратные, шестиугольные заготовки.
- Автоматическое обнаружение ошибочных перемещений и отображение на ЖК-дисплее пульта дистанционного управления.
- Минимальный остаток прутка для сведения отходов материала к минимуму.
- Удобная настройка параметров без каких-либо изменений в программе.
- Чрезвычайно короткое время цикла изменения.

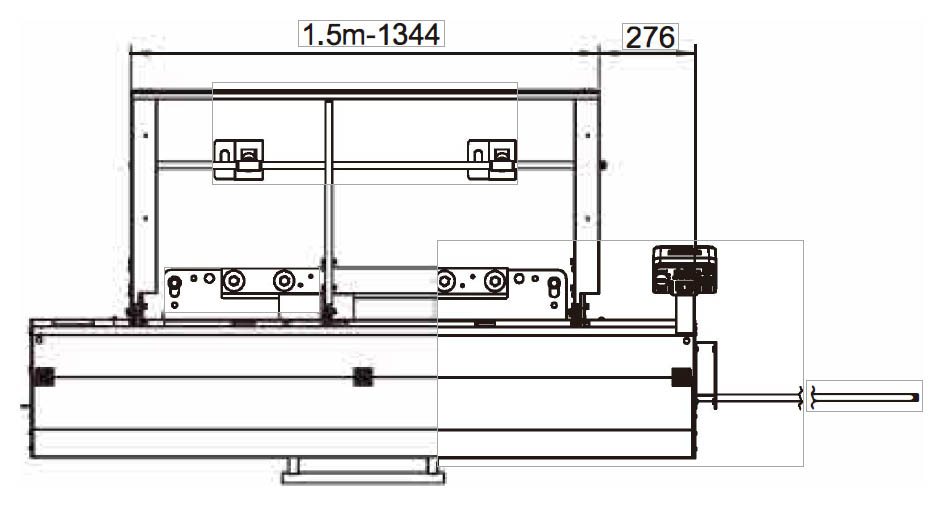

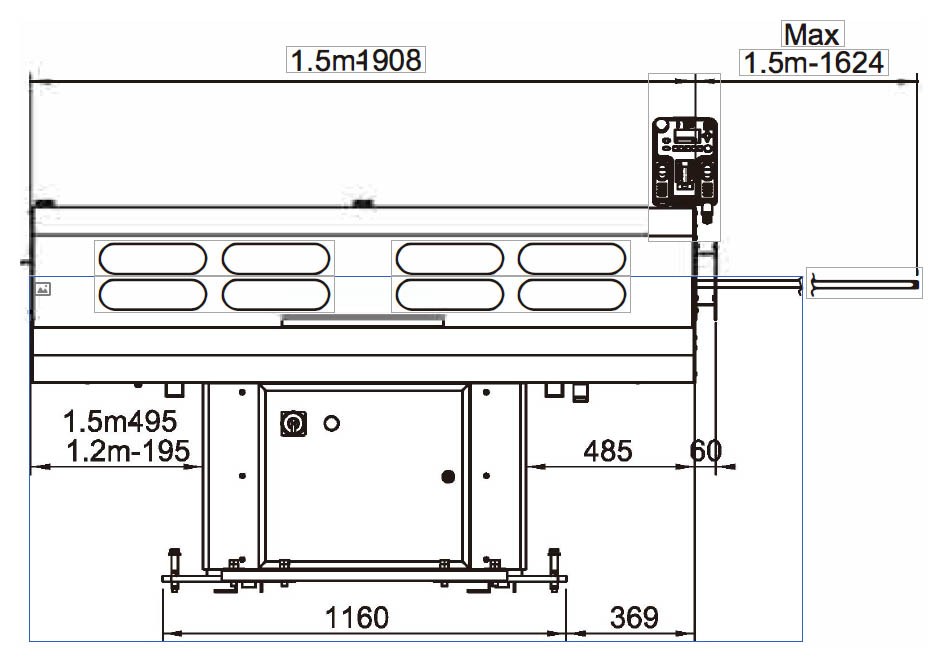

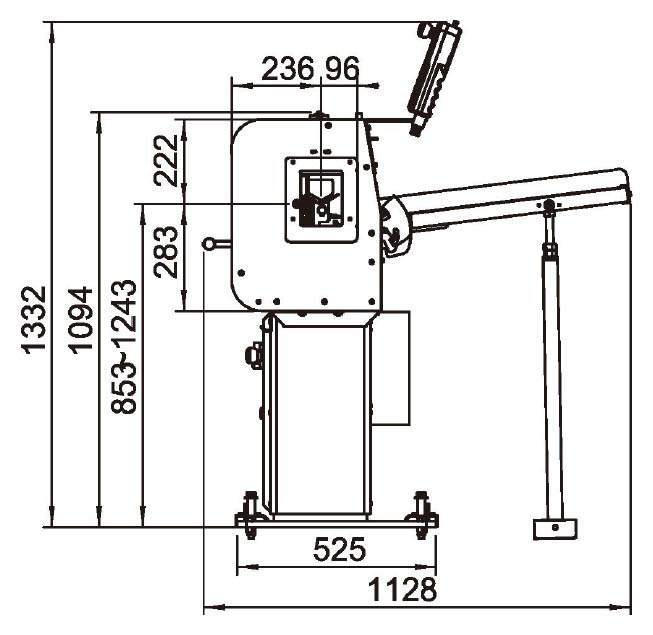

Габаритные размеры
Конструктивные особенности
РУЧНОЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Ручной пульт дистанционного управления в сочетании с HMI обеспечивает взаимодействие между устройством подачи прутков и защелками для простоты настройки и эксплуатации. Он отображает ошибки и отслеживает местоположение для быстрого устранения неполадок.
Простая настройка параметров обеспечивает оптимальную работу.

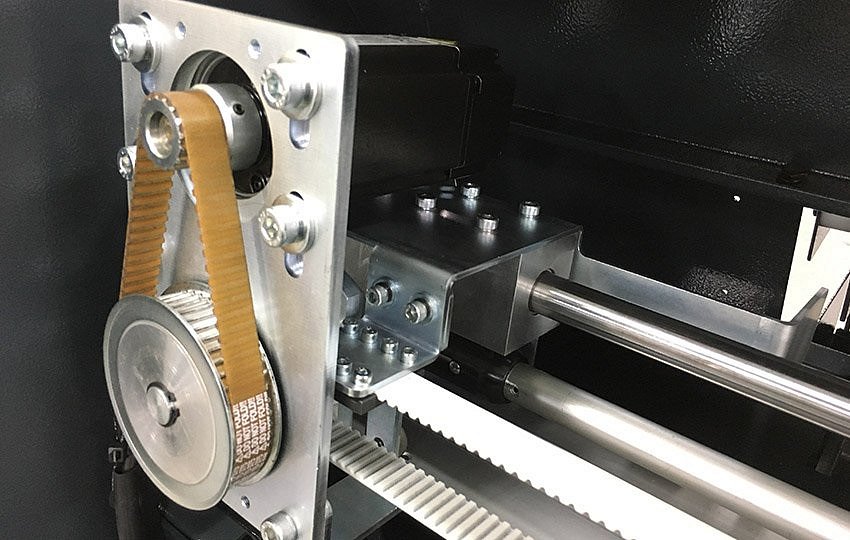

УСОВЕРШЕНСТВОВАННАЯ ТЕХНОЛОГИЯ PLC И СЕРВОПРИВОДА
Усовершенствованная технология PLC и сервопривода обеспечивает точное управление подачей прутка без сбоев и мягкое прикосновение к револьверной головке токарного станка.

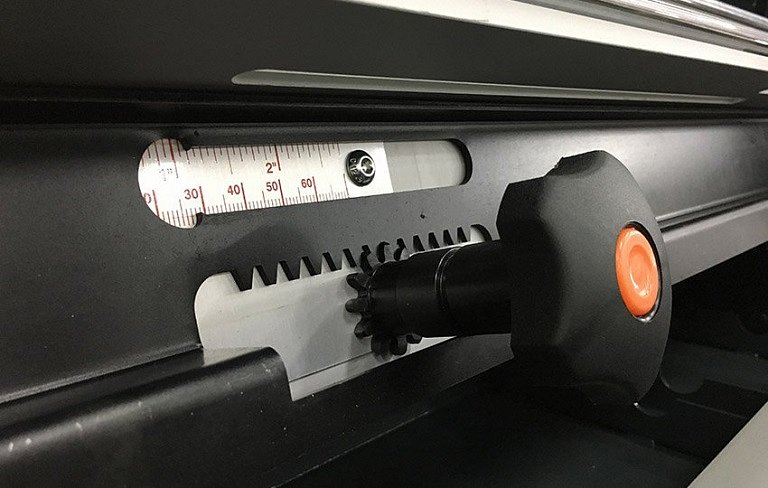

ИЗМЕНЕНИЕ ДИАМЕТРА СТЕРЖНЯ
Изменение диаметра стержня выполняется быстро, примерно за одну минуту. Приспособлен к шестиугольному и квадратным пруткам.

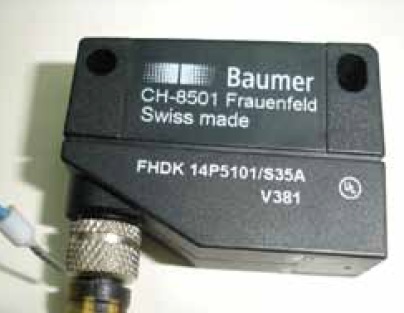

ФОТОЭЛЕКТРОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ
Фотоэлектронный переключатель автоматически определяет длину заготовки.

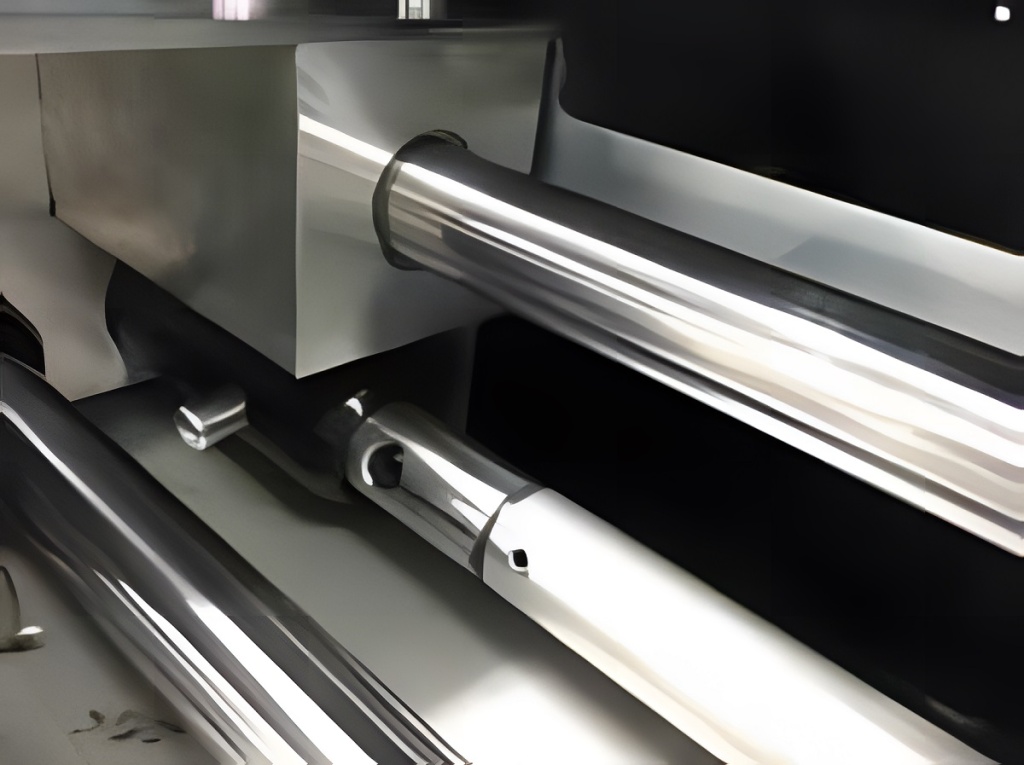

СИСТЕМА EASY CLICK
Система "Easy Click" позволяет легко и быстро менять толкатель без каких-либо инструментов.
Мы предлагаем 3 толкателя для всего диапазона диаметров прутков (6 мм, 12 мм, 20 мм).

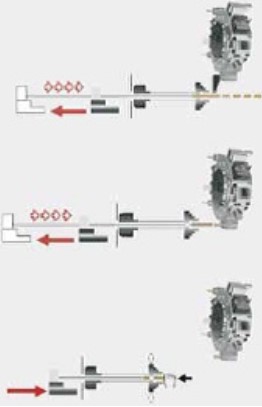

2 РЕЖИМА РАБОТЫ ПОЗИЦИОНИРОВАНИЯ
1. Без стопора на револьверной головке: Положение подачи контролируется устройством подачи прутков
2. Со стопором на револьверной голове: Положение подачи определяется токарным станком, и стержень останавливают стопором на токарном станке
* При замене вручную, толкатель можно использовать в качестве стопора.
